两个奶被揉到高潮视频_一本久久A精品一区二区_成人午夜高潮免费视频_午夜影院黄色一级片_欧美老人巨大xxxx做受_国产一区二区视频免费

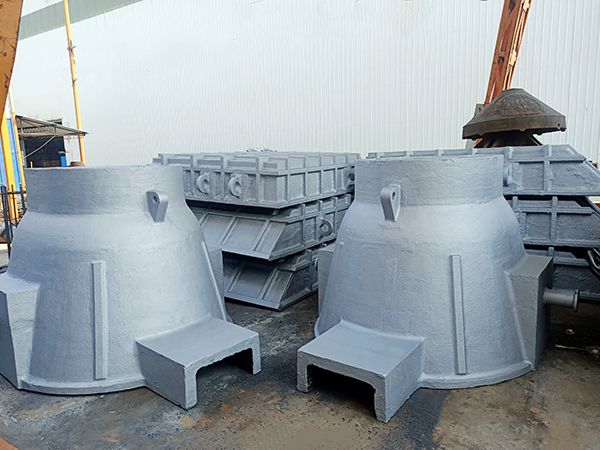

在煉鋼廠廢料處理中，渣罐和渣盆是非常重要的環(huán)節(jié)，那么它們究竟有什么性能差異呢？渣罐主要用于運輸煉鋼廠的廢渣，具有以下幾個特點：1.可承載較大重量的渣，具有較好的承載能力。2. 設計具有較高的使用效率，邊緣處設計了環(huán)形密封，有效降低渣水泄漏，提高裝卸效率，且具有石油、化學等工業(yè)的一體化設計，便于清理和維修。3. 主要采用合金鋼制造，具有較長的使用壽命，鋼渣也能在煉鋼過程中有效回收再利用。渣盆是一種較小的容器，也是用于煉鋼廠廢料處理。與渣罐相比，它具有以下幾個特點：1. 靈活性高，體積較小，便于搬運，減少了煉鋼廠廢料處理過程中的難度。2. 與渣罐相比，渣盆的造價較低，有利于降低廠家的運營成本。3. 渣盆采用翻斗式設計，便于廢渣的裝卸和清運，降低了煉鋼廠廢料處理的時間成本。在煉鋼廠廢料處理環(huán)節(jié)中，渣盆更適用于中小型煉鋼廠，效率較低，但卻有利于節(jié)省成本，提高中小型煉鋼廠的運營效益，實用性強，適合單次處理。因運輸效率高，可短時間內(nèi)處理較大數(shù)量的廢渣，渣罐更適合較大規(guī)模的煉鋼廠。

隨著經(jīng)濟的發(fā)展，大型鑄鋼件-渣罐的生產(chǎn)質(zhì)量已經(jīng)成為廠家關(guān)注的焦點。渣罐是在冶煉過程中渣滓的收集和運輸?shù)闹匾O備，質(zhì)量直接影響到冶煉效率和安全性。因此，廠家如何順應趨勢提高其生產(chǎn)質(zhì)量，是一個值得深入探討的問題。首先，要了解渣罐的基本特性。它主要由耐高溫、耐腐蝕的特殊鋼材制成，其內(nèi)部通常涂有耐火材料，以防止高溫渣滓對罐體的損害。設計和制造要考慮在高溫、高壓、腐蝕性環(huán)境下的穩(wěn)定性和耐久性，因此，選擇優(yōu)質(zhì)的原材料和先進的生產(chǎn)工藝是提高渣罐生產(chǎn)質(zhì)量的關(guān)鍵。其次，引入先進的生產(chǎn)設備和技術(shù)，提高生產(chǎn)效率和質(zhì)量。如，通過引進適合廠家的先進設備，提高生產(chǎn)效率，減少人為錯誤，從而提高產(chǎn)品的一致性和可靠性。同時，通過引入先進的檢測設備和技術(shù)，可以對產(chǎn)品進行精確的質(zhì)量檢測，確保產(chǎn)品的質(zhì)量穩(wěn)定性。此外，廠家注重產(chǎn)品的研發(fā)和創(chuàng)新，滿足市場的不斷變化和需求。如，隨著環(huán)保要求的提高，渣罐的環(huán)保性能也越來越受到關(guān)注。因此，廠家研發(fā)新型的環(huán)保材料和技術(shù)，提高大型鑄鋼件-渣罐的環(huán)保性能，從而提高產(chǎn)品的市場競爭力。

       砂眼是鑄鋼件生產(chǎn)過程中***易發(fā)生的一種鑄造缺陷，如果砂眼嚴重的話，鑄鋼件質(zhì)量就極受影響，往往導致鑄鋼件報廢，如何預防此缺陷,一直困擾著鑄鋼件加工廠家，后經(jīng)過鑄鋼件加工廠家不斷的觀察，發(fā)現(xiàn)鑄鋼件產(chǎn)生砂眼是由于金屬液從砂型型腔表面沖下來的砂粒 ，或者在造型合箱操作中落入型腔中的砂粒進入澆道系統(tǒng)， 留在鑄鋼件內(nèi)部或表面而造成的。       鑄鋼件加工廠家騰飛鑄鋼為避免砂眼的產(chǎn)生，采取了這樣的措施，效果甚好：  （1）、把渣打干凈 ，并對鋼水進行吹氬，提高鋼水純凈度；（2）、出爐前將爐嘴周圍清理到位；（3）、嚴格控制型砂質(zhì)量，適當提高砂型芯的強度和緊實度，減少毛刺和銳角；（4）、合箱前把型腔和砂芯表面的浮砂處理干凈，平穩(wěn)合箱，如果是明冒口，應避免散砂從中掉入型腔，合箱后盡快澆注。 （5）、合理的設計澆冒系統(tǒng)，避免金屬液對型壁和砂芯的沖刷力過大。 （6）、使用的澆口杯、澆口磚及澆道管內(nèi)壁表面要光滑，不能有浮砂和其他附著物。       鑄鋼件加工廠家-騰飛鑄鋼，專注鑄鋼件的加工已有15年之久，鑄造經(jīng)驗豐富，技術(shù)先進，可為用戶來圖量身定制，如果您有優(yōu)質(zhì)鑄鋼件的需求，可與鑄鋼件加工廠家騰飛鑄鋼聯(lián)系，免費電話：18737351269或加18737351269微信溝通。

         大齒輪是回轉(zhuǎn)窯、球磨機的主要部件，需要帶動整個筒體長時間運轉(zhuǎn)，在使用一段時間后，大齒輪齒面可能會出現(xiàn)裂紋的現(xiàn)象，嚴重的話會導致無法使用，鑄鋼件廠家騰飛鑄鋼提醒您如果發(fā)現(xiàn)大齒輪齒面出現(xiàn)裂紋，需及時處理，這樣能阻止更嚴重的情況發(fā)生，那么如何去處理該問題呢？跟鑄鋼件廠家去了解一下：1、磨齒工序派制專用夾具，確保加工的穩(wěn)定性。　　2、磨齒工序分為粗、精兩道工序，減小磨削震動。　　3、對打磨倒角工序進行控制，嚴格把關(guān)，確保倒角的均勻性。　　4、在打磨倒角工序之后和磨齒加工之前加上光整工序，光整加工能有效去除零件表面的毛刺等，在原工件表面上可靠地細化表面粗糙度1～2個等級，提高零件表面層硬度，從而可延長零件的使用壽命。         看完鑄鋼件廠家騰飛鑄鋼的以上總結(jié)，可以簡單了解處理大齒輪齒面裂紋現(xiàn)象，處理的時候要格外注意細節(jié)，這樣處理完的產(chǎn)品還能繼續(xù)使用，減少浪費的現(xiàn)象。有關(guān)大齒輪的各種問題，可以與大型鑄鋼件生產(chǎn)廠家騰飛鑄鋼咨詢了解，咨詢熱線：18737351269或登錄m.bjdiverse.cn與在線客服溝通了解。

       今天小編帶領(lǐng)大家到大型鑄鋼廠了解一下鑄鋼件粘砂的原因及避免措施：在鑄鋼件表面上，全部或部分覆蓋著一層金屬(或金屬氧化物)與砂（或涂料）的混（化）合物或一層燒結(jié)構(gòu)的型砂，致使鑄鋼件表面粗糙，難于清理。粘砂多發(fā)生在型、芯表面受熱作用強烈的部位，分機械粘砂和化學粘砂兩種。機械粘砂是由金屬液滲入鑄型表面的微孔中形成的，當滲入深度小于砂粒半徑時,鑄鋼件不形成粘砂，只是表面粗糙，當滲入深度大于砂粒半徑時，就形成機械粘砂，化學粘砂是金屬氧化物和造型材料相互進行化學作用的產(chǎn)物，與鑄鋼件牢固地結(jié)合在一起而形成的。         鑄鋼件粘砂的預防措施：       1、大型鑄鋼廠選用耐火度高的砂，以提高型砂，芯砂的耐火度，原砂的SiO2含量在96%（質(zhì)量分數(shù)）以上，而且砂粒應對粗些。鑄鋼件的澆注溫度越高，壁厚越厚，對原砂中SiO2含量的要求越高。       2、大型鑄鋼廠對澆注溫度要求也非常有講究，適當降低澆注溫度和提高澆注速度，減輕金屬液對砂型的熱力學和物理化學作用。        3、砂型緊實度要高且均勻，減少砂粒間隙；型、芯修補到位，不能有局部疏松。       4、大型鑄鋼廠采用在高溫下不開裂、不燒結(jié)的耐高溫涂料。

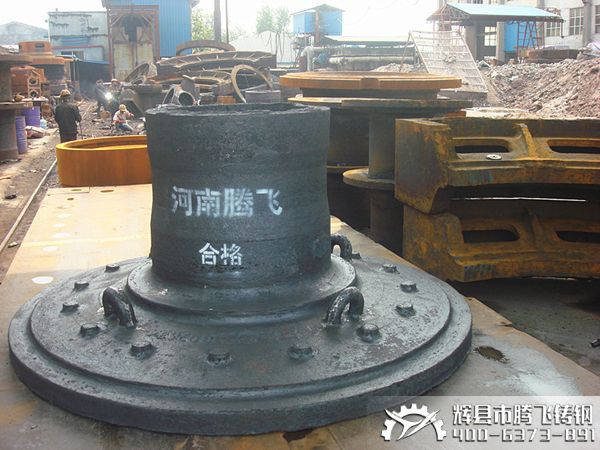

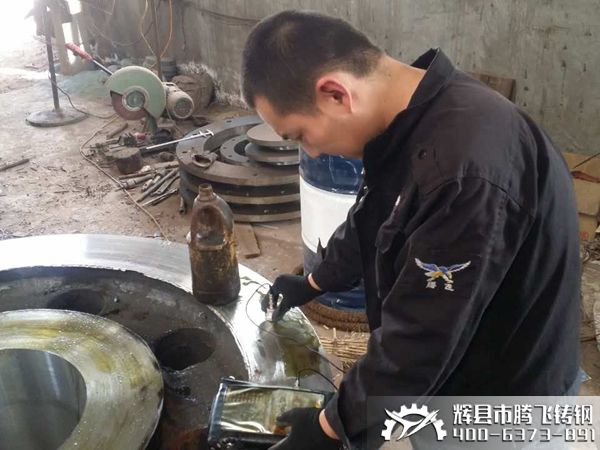

國標與重標探傷標準對比        在鑄鋼件加工廠家中，鑄鋼件的探傷是***常見一種檢驗方法，如何判斷探傷標準？今天我們一起來了解一下，在鑄鋼件加工廠家中鑄鋼件的探傷標準究竟如何判斷。       1、評定框面積：國標是31.7×31.7 ，重標是32×32，兩者均大約為1000平方厘米       2、評分等級：國標從1—4分為4個等級，重標從1—5分為五個等級，1級***高       3、劃分區(qū)域：國標將壁厚分為外層和內(nèi)層，重標將壁厚分為中心和邊緣       4、從單個缺陷來看：國標1級＜重標1級                                         國標2級=重標2級                                         國標3級=重標3級約等于重標4級                                         國標4級=重標5級       5、從總體缺陷來看：國標1級≈重標2級                                         國標2級≈重標3級       通過對比，結(jié)論為重標與國標基本一樣，在鑄鋼件加工廠家中重標要求更加嚴格。       在鑄鋼件加工廠家中能夠支撐企業(yè)高品質(zhì)、高標準化運營的是鑄鋼件的質(zhì)量，這也是騰飛鑄鋼歷經(jīng)15年快速成長的支柱和核心，從工藝設計，到生產(chǎn)制造、客戶保障、配件供應，每一環(huán)節(jié)，都有完善的制度來約束，打造出客戶***滿意的鑄鋼產(chǎn)品。騰飛鑄鋼全國免費熱線：18737351269

鑄鋼件廠家鋼的普通熱處理        正火(常化)       在大型鑄鋼件廠家中，鋼材或鋼件加熱到Ac3(對于亞共析鋼)和Accm(對于過共析鋼)以上30℃～50℃, 保溫適當時間后, 在自由流動的空氣中均勻冷卻的熱處理稱為正火。正火后的組織：亞共析鋼為F+S, 共析鋼為S, 過共析鋼為S+Fe3CII。       鑄鋼件廠家中，正火的目的是使鋼的組織正常化，亦稱常化處理，一般應用于以下方面：       1．作為***終熱處理 正火可以細化晶粒，使組織均勻化，減少亞共析鋼中鐵素體含量，使珠光體含量增多并細化，從而提高鋼的強度、硬度和韌性。       2．作為預先熱處理 截面較大的合金結(jié)構(gòu)鋼件，在淬火或調(diào)質(zhì)處理（淬火加高溫回火）前常進行正火，以消除魏氏組織和帶狀組織，并獲得細小而均勻的組織。對于過共析鋼可減少二次滲碳體量，并使其不形成連續(xù)網(wǎng)狀，為球化退火作組織準備。       3. 改善切削加工性能       24小時 河南鑄鋼件廠家騰飛鑄鋼服務熱線：如果您對本公司鑄鋼件感興趣的話，請點擊網(wǎng)頁左側(cè)的在線客服，或致電：18737351269，騰飛鑄鋼隨時恭候您的大駕！

       在大型鑄鋼件廠家實際生產(chǎn)中，涂料強度不足分兩種情況：一是常態(tài)烘干強度，二是高溫沖刷后的強度，二者不可互替，常態(tài)烘干強度高≠高溫強度高，誤解了就會出事。       一、烘干強度不足有三種原因：       一是添加劑性能欠缺；二是添加劑加入量不足；三是骨料粉有問題。前二者易被人理解，后者則是不見得能普遍真正弄得清，下面講骨料粉問題。       1、同一骨料粉過粗過細對涂層烘干后強度都會有所影響，***佳選擇范圍是180~250目。       2、輕質(zhì)骨料粉（比重輕）往往不如比重大的骨料粉強度高，因為其形成涂層致密度稍差，同等重量下其體積與覆蓋面顯然不同。       3、某些骨料粉因其中含有某種有害元素必將嚴重削弱涂層干強度，比如CaO、MgO等甚至還有一些莫名其妙的成分，其含量越大則涂層強度越低，而且漿液存放時間越長則強度下降越明顯。       二、高溫強度不足根在添加劑性能低劣       大型鑄鋼件廠家常用的鑄造涂料幾乎都有一個致命的共性——不能持久經(jīng)受高溫沖刷，往往1600℃超過40s就頂不住了，真正要解決這個問題主要不在于骨料粉的耐火度，而關(guān)鍵在于添加劑的高溫強度，騰飛鑄鋼使用的涂料薄薄1~2mm的涂料在1600℃以上能任由長久沖刷，強度非但不減，而且澆注溫度范圍內(nèi)越高溫越強越硬，這就叫高溫陶瓷化，其勝于陶瓷管的高溫性能。       大型鑄鋼件廠家應該特別注意原材料的質(zhì)量，優(yōu)質(zhì)的鑄件就是由優(yōu)質(zhì)的原材料鑄造而成的，不管是生產(chǎn)中的任何一種原材料都需要我們挑選合格的原料，經(jīng)過各種檢測及化驗數(shù)據(jù)對比，選用***好的原料是騰飛鑄鋼鑄造優(yōu)質(zhì)鑄鋼件的首要條件。

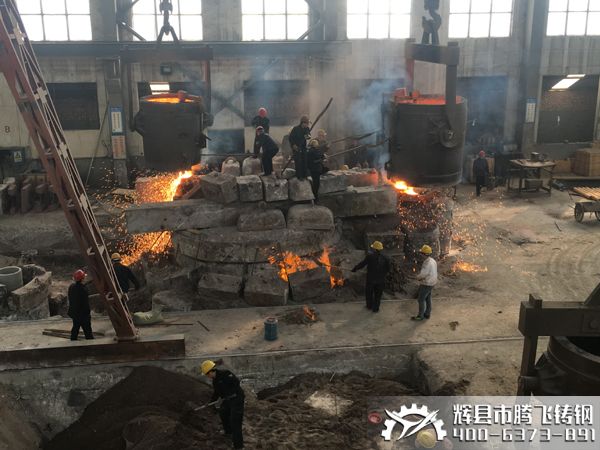

       在鑄鋼件廠家中，鑄鋼件在進行澆注的時候，每個環(huán)節(jié)都是比較重要的，如果有一個環(huán)節(jié)出錯，很可能導致澆注出來的成品不合格。為了生產(chǎn)出比較合格的鑄鋼件，我們在進行澆注的時候，要嚴格控制澆注的速度、澆注的溫度以及澆注的操作規(guī)則。       1、鑄鋼件澆注的速度：在保證型腔內(nèi)的氣體排出順暢的條件下，對要求同時凝固的鑄件可采用較高澆注速度，對要求實現(xiàn)順序凝固的鑄件，盡可能采用較低的澆注速度。       2、鑄鋼件澆注的溫度：澆注溫度對鑄鋼件質(zhì)量影響很大，應該根據(jù)合金種類、鑄件結(jié)構(gòu)和鑄型特點確定合理的澆注溫度范圍。       3、鑄鋼件廠家在澆注操作的時候要注意以下兩點：       (1)澆注大、中型鑄鋼件，鋼水要在鋼包內(nèi)靜置1min～2min鎮(zhèn)靜后進行澆注;       (2)澆注后待鑄件凝固完畢，要及時卸除壓鐵和箱卡，以減少鑄件收縮阻力，避免鑄件產(chǎn)生裂紋缺陷。       關(guān)于鑄鋼件澆注的相關(guān)事項就介紹到這里，希望大家都能生產(chǎn)出來合格的產(chǎn)品，打小就知道王婆賣瓜，所以我也不喜歡自我的標榜，當您來到我們網(wǎng)站，關(guān)注我們的時時新聞和產(chǎn)品介紹以及真真切切的客戶案例，我相信，如果您近期正在尋找合適的鑄鋼件廠家，會幫您做出正確的選擇。     24小時 河南大型鑄鋼件廠家騰飛鑄鋼服務熱線：如果您對本公司鑄鋼件感興趣的話，請點擊網(wǎng)頁左側(cè)的在線客服，或致電：18737351269，騰飛鑄鋼——您全程貼心的采購顧問。小編寄語做為一名在線客服，我每天都在用微笑歡迎您的到訪，雖然您在網(wǎng)絡的另一端，但我相信，您一定能感受我快樂工作的感覺，因為我知道，您和我一樣，喜歡開心的生活，快樂的工作。@hntfzg

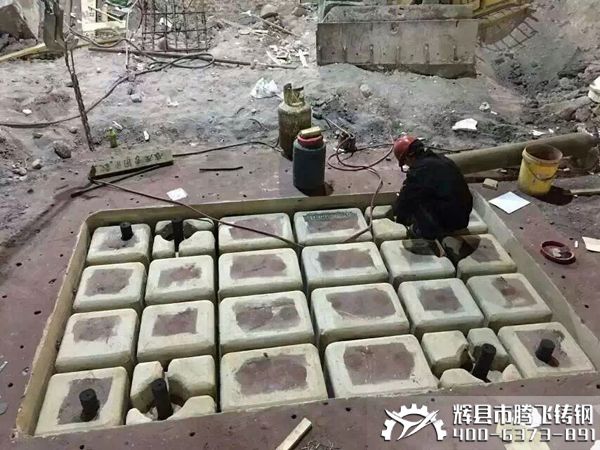

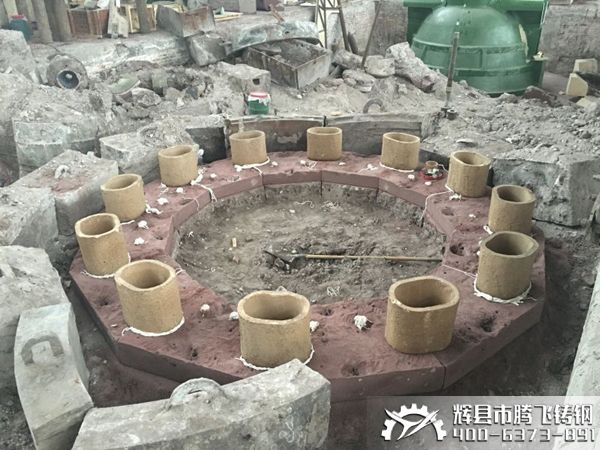

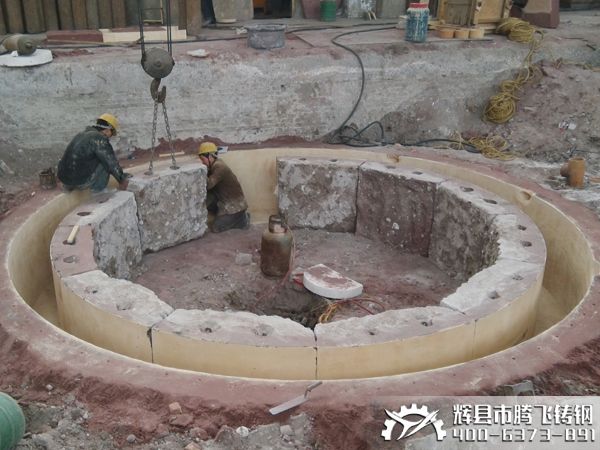

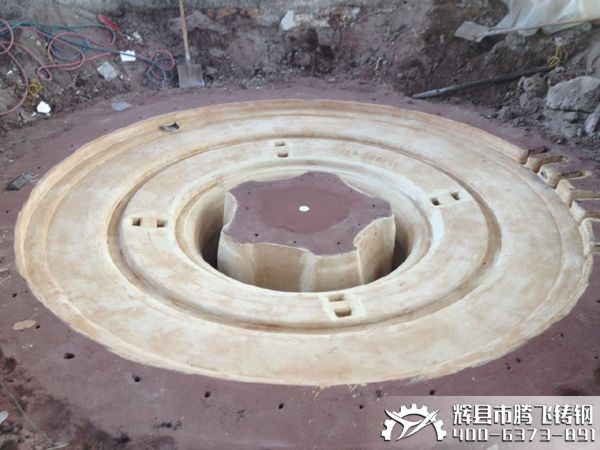

       <大型鑄鋼件廠家鑄鋼件生產(chǎn)工藝要求及質(zhì)量標準>系列文章之        一、大型鑄鋼件廠家造型操作流程       順序是：選取合適砂箱→放置木模→填砂→緊實→放置上砂箱→安置澆冒口→填砂→緊實→起模修型→硬化       二、大型鑄鋼件廠家造型操作方法及質(zhì)量標準       1、根據(jù)鑄件模型的形狀和大小，選取合適的砂箱。       2、把鑄件模型放到砂箱內(nèi)的適當位置。       3、往砂箱中加入適當造型砂，使用工具將砂箱中的造型砂緊實，緊實程度要適中。       4、用刮板刮去高出砂箱的造型砂，使砂型表面和砂箱的邊緣平齊。       5、用毛刷清理模型表面浮砂，覆蓋塑料薄膜并使薄膜平整。       6、放置上砂箱，上、下砂箱箱口要對齊。       為了更好的為看官們服務，騰飛鑄鋼將為大家推出<大型鑄鋼件廠家鑄鋼件生產(chǎn)工藝要求及質(zhì)量標準>系列文章，如果您近期有這方面的鑄件問題，不妨關(guān)注我們的系列報道，我們將與您一起探討大型鑄鋼件廠家的那些加工秘密。       24小時 河南大型鑄鋼件廠家騰飛鑄鋼服務熱線：如果您對本店鑄鋼件感興趣的話，請點擊網(wǎng)頁左側(cè)的在線客服，或致電：18737351269，騰飛鑄鋼——您全程貼心的采購顧問。小編寄語好客服一定要明白：如果你沒能在***時間給訪客留下良好的 ***印象，你永遠沒有第二次機會，因此，在與訪客在線相遇的***時間, 機智與幽默，決定了你給訪客的***印象！                       @hntfzg

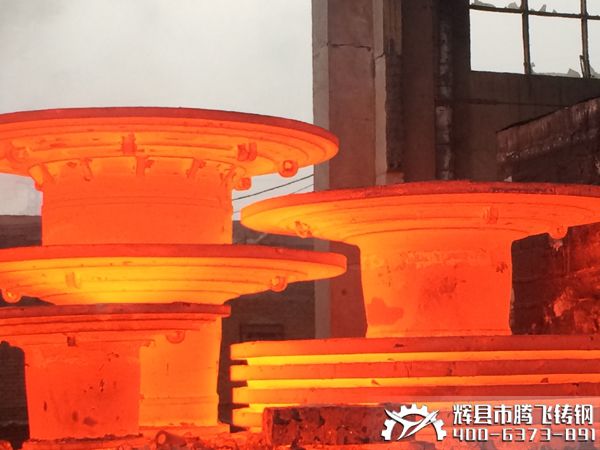

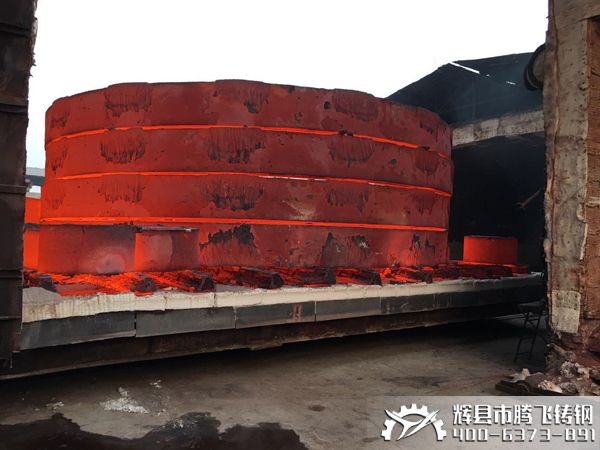

鋼的普通熱處理       大型鑄造廠家退火的操作方法       將組織偏離平衡狀態(tài)的鑄鋼件加熱到適當溫度，保溫一定時間，然后緩慢冷卻（一般為隨爐冷卻），以獲得接近平衡狀態(tài)組織的熱處理工藝叫做退火。鋼的退火分為完全退火、等溫退火、球化退火、擴散退火和去應力退火等。       1. 完全退火       完全退火又稱重結(jié)晶退火，是把鑄鋼件加熱至Ac3以上20℃～30℃, 保溫一定時間后緩慢冷卻(隨爐冷卻或埋入石灰和砂中冷卻), 以獲得接近平衡組織的熱處理工藝。完全退火一般用于亞共析鋼。       完全退火的目的在于，通過完全重結(jié)晶，使熱加工造成的粗大、不均勻的組織均勻化和細化，以提高性能；或使中碳以上的碳鋼和合金鋼得到接近平衡狀態(tài)的組織，以降低硬度，改善切削加工性能。由于冷卻速度緩慢，還可消除內(nèi)應力。       2. 等溫退火       等溫退火是將鑄鋼件加熱到高于Ac3 (或Ac1 ) 的溫度, 保溫適當時間后, 較快地冷卻到珠光體區(qū)的某一溫度, 并等溫保持, 使奧氏體等溫轉(zhuǎn)變，然后緩慢冷卻的熱處理工藝。等溫退火的目的與完全退火相同, 能獲得均勻的預期組織; 對于奧氏體較穩(wěn)定的合金鋼, 可大大縮短退火時間。       3. 擴散退火       為減少鋼錠、鑄鋼件或鍛坯的化學成分和組織不均勻性，將其加熱到略低于固相線（固相線以下100℃～200℃）的溫度，長時間保溫（10h～15h），并進行緩慢冷卻的熱處理工藝，稱為擴散退火或均勻化退火。擴散退火后鋼的晶粒很粗大，因此一般再進行完全退火或正火處理。       4. 去應力退火       為消除鑄造、鍛造、焊接和機加工、冷變形等冷熱加工在工件中造成的殘留內(nèi)應力而進行的低溫退火，稱為去應力退火。去應力退火是將鋼件加熱至低于Ac1的某一溫度(一般為500℃～650℃)，保溫后隨爐冷卻, 這種處理可以消除約50%～80%的內(nèi)應力, 不引起組織變化。       24小時 河南大型鑄鋼廠家騰飛鑄鋼服務熱線：如果您對本店鑄鋼件感興趣的話，請點擊網(wǎng)頁左側(cè)的在線客服，或致電：18737351269，騰飛鑄鋼——您全程貼心的采購顧問。小編寄語好客服，因為熟練，所以***。只有才能成為專家，只有專家才能成為贏家。任何顧客都不會和業(yè)余選玩，因為他們深知業(yè)余沒有好結(jié)果，顧客永遠只相信專家，專家代表權(quán)威和被信任。@hntfzg

       <大型鑄鋼廠鑄鋼件生產(chǎn)工藝要求及質(zhì)量標準>系列文章之混砂工藝標準       一、大型鑄鋼廠對材料的要求：       1、造型砂：符合GB9442-88?、JB435-63細粒砂要求，一般選用二氧化硅含量較高的天然砂或石英砂，原砂粒度根據(jù)鑄件大小及壁厚確定，原砂的含泥質(zhì)量分數(shù)應小于2%，原砂中的水份必須嚴格控制，且一般應進行烘干。       2、水玻璃：水玻璃模應根據(jù)鑄件大小來確定。       A、小砂型（芯）為加速硬化采用選用M=2.7—3.2的高模數(shù)水玻璃。       B、中型砂型（芯）可選用M=2.3—2.6的水玻璃。       C、生產(chǎn)周期長的大型砂型       二、大型鑄鋼廠對操作細節(jié)的控制：       3、混制比例（質(zhì)量分數(shù)%），造型砂/水玻璃=100：6～8       4、混制時間：一般情況下混制5分鐘，室溫或水玻璃密度較大時可適當延長混砂時間。       5、混制后要求：混制好的造型砂要求無塊狀或團狀，流動性較好。     為了更好的為看官們服務，騰飛鑄鋼將為大家推出<大型鑄鋼廠鑄鋼件生產(chǎn)工藝要求及質(zhì)量標準>系列文章，如果您近期有這方面的鑄件問題，不妨關(guān)注我們的系列報道，我們將與您一起探討大型鑄鋼廠的那些加工秘密。
